3ds MAX详细解析异形曲面建筑建模(3)

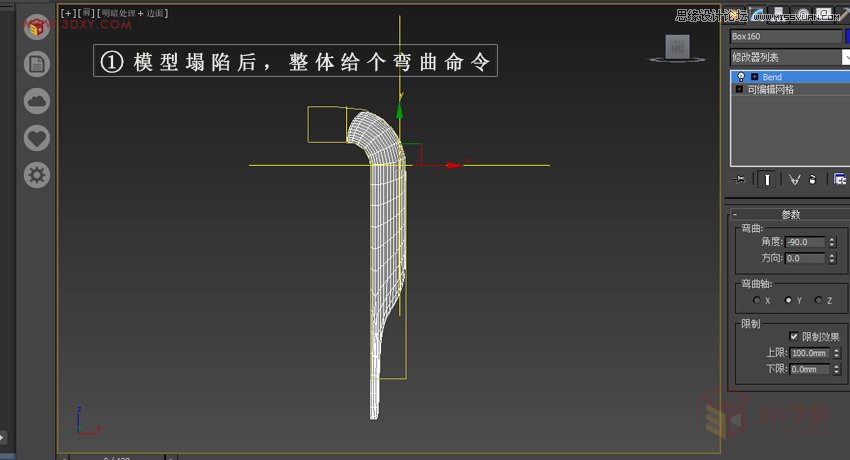

第七步，将模型塌陷后，整体给个弯曲命令。参数如图：

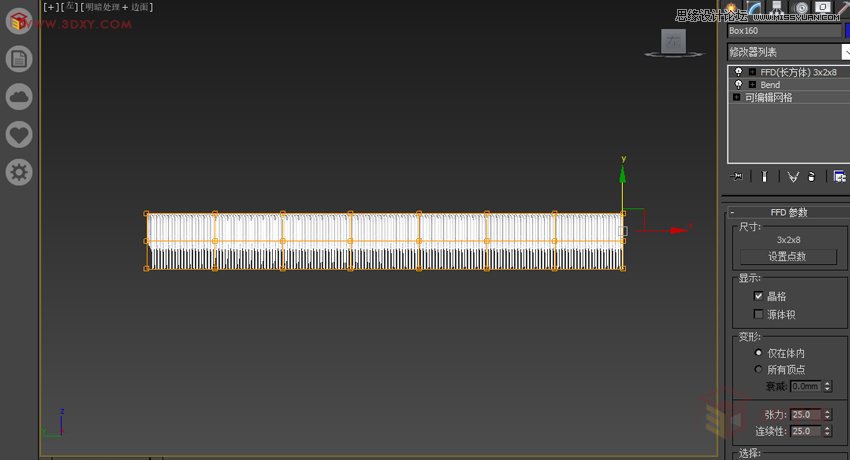

第八步，添加FFDBox，根据要求添加设置点数。

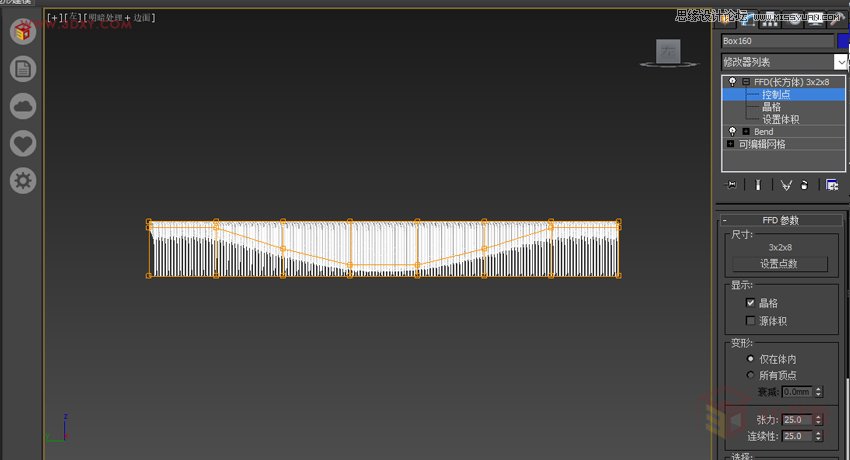

调整节点变化，如图：

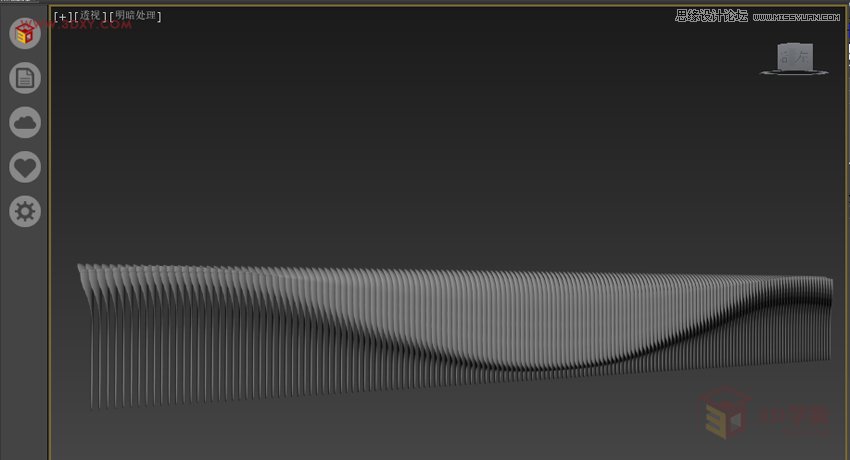

透视图查看

第九步，在顶视图中绘制图形。如图：

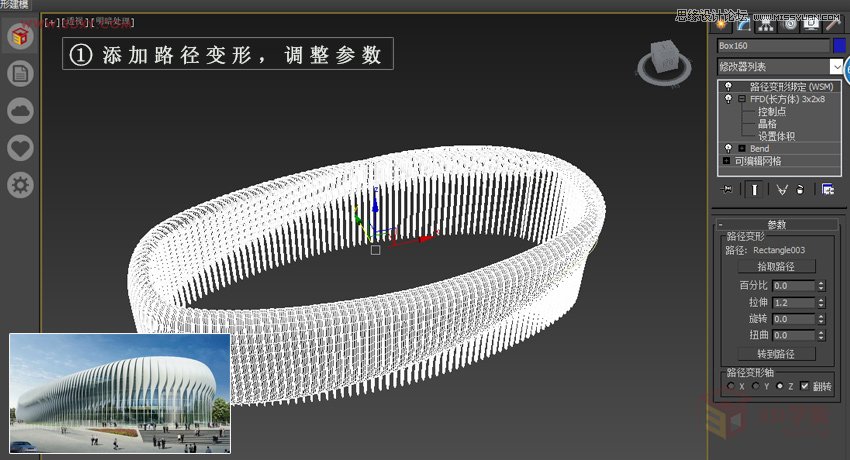

第十步，模型添加路径变形。拾取刚才所画的样条线,然后点击转到路径，调整相应参数如图：

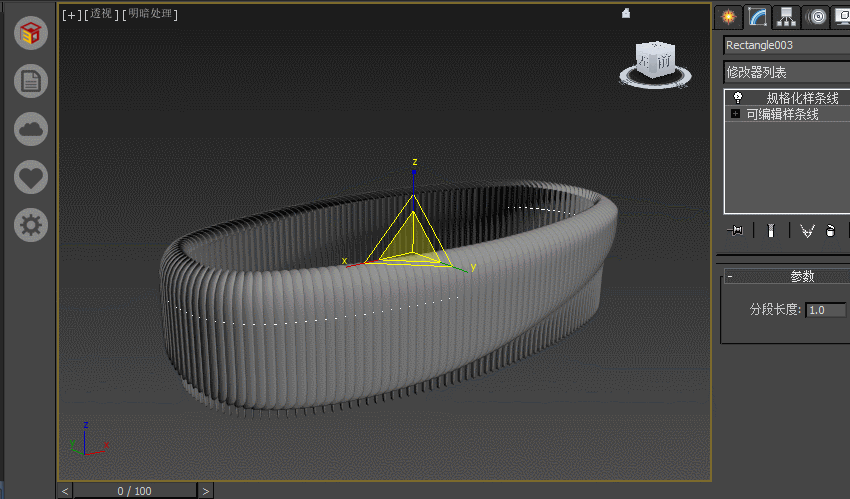

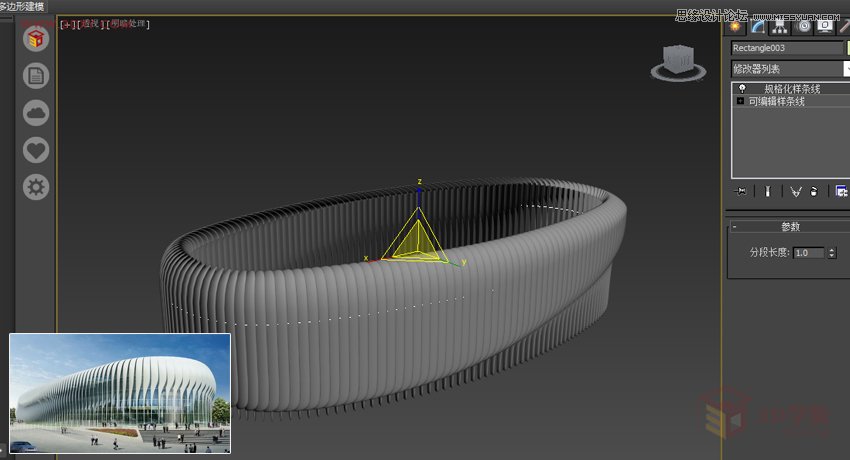

第十一步，给养条线添加“格式化样条线”命令，调整模型在线上的位置。

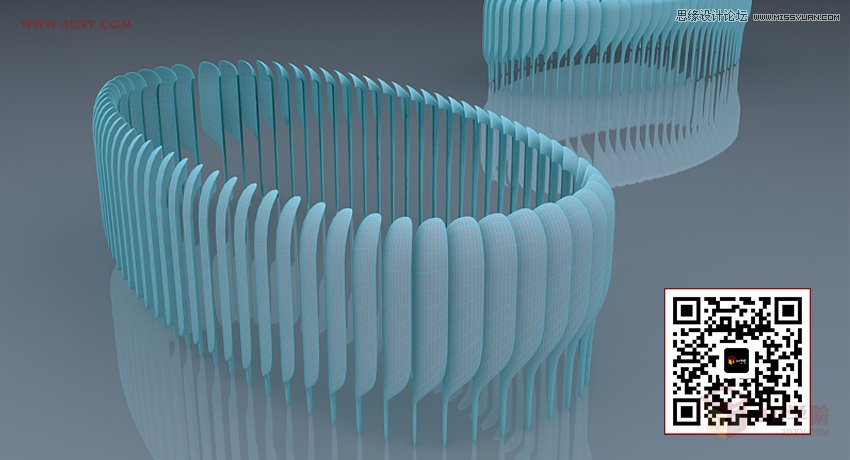

基本外立面形态完成，看下效果。

更加细致需要初期的慢慢调整形态，简单与大家介绍了建类似模型的思路，希望能对你有所帮助。思路很简单，如果有人在群里问的话，基本应该是四个字就能明白类似模型思路“路径变形”。包括“轮胎、螺母、镂空花瓶等等……”建模思路都是如此，练习着来做几个你联想到的吧。
