3DMAX详细解析水立方外造型建模教程

石墨建模对于3D设计师们来说其实并不陌生了,在max2010版以上的版本，石墨建模就已经存在了，它能快速有效的完成一系列Poly建模工作。石墨建模工具实际上就是内置了polyboost的模块，把多边形建模工具向上提升到全新层级，提供至少有100种新的工具, 可以自由地设计和制作复杂的多边形模型。

石墨(Graphite)建模工具分为三个部分：Graphite Modeling Tools(石墨建模工具)、Freeform(自由形式)和Selection(选择)。鼠标放置在对应的按钮上，就会弹出相应的命令面板。

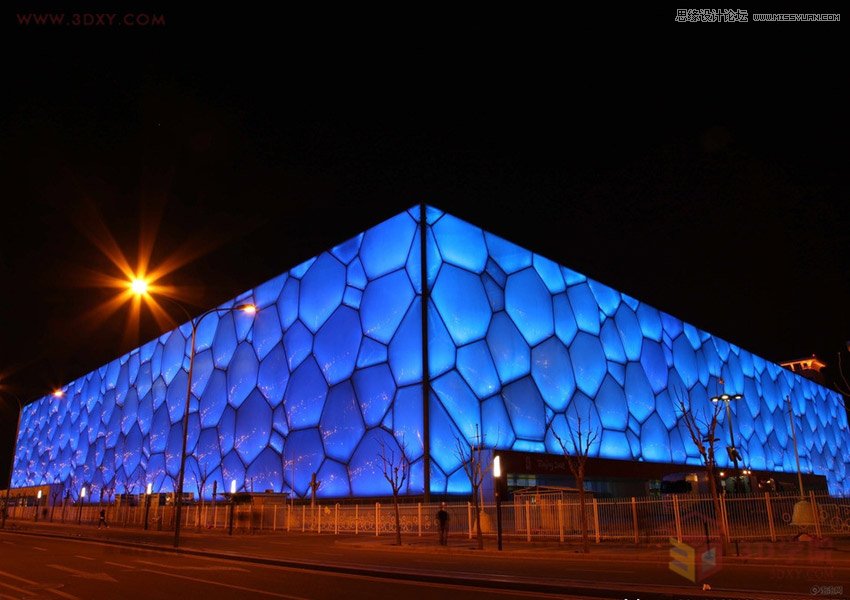

下面我们就运用这个石墨工具来简单完成一个小的实例，首先，我们看一下我们的参照图。

我们要做的实例就是这个图片中水立方外面的结构。首先我们可以分析一下这个结构的外面，它是由很多个不规则的多边形组合而成的长方体结构。每个面大致相同，所以我们就拿它的一面来举例制作。

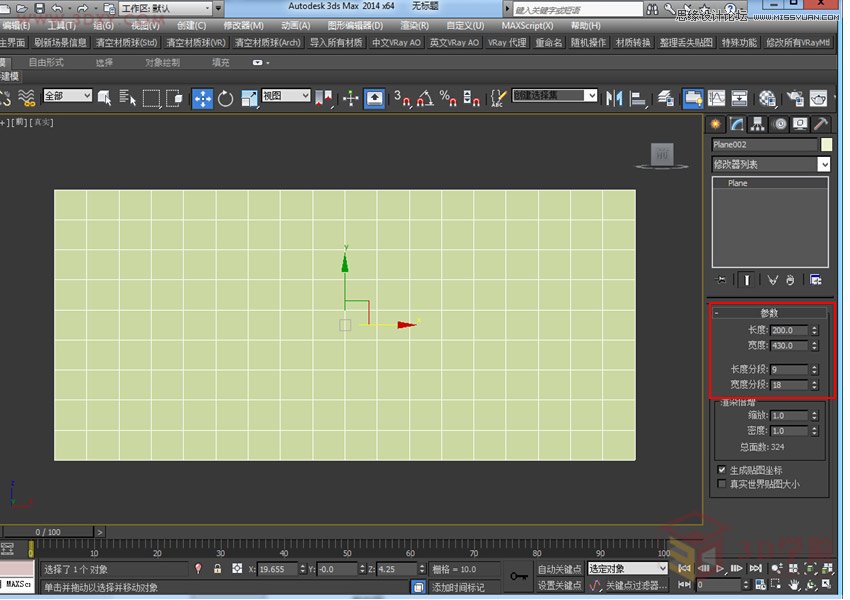

第一步，我们在基本几何体中找的平面(plan)命令。在前视图中我们创建一个片。参数如图。

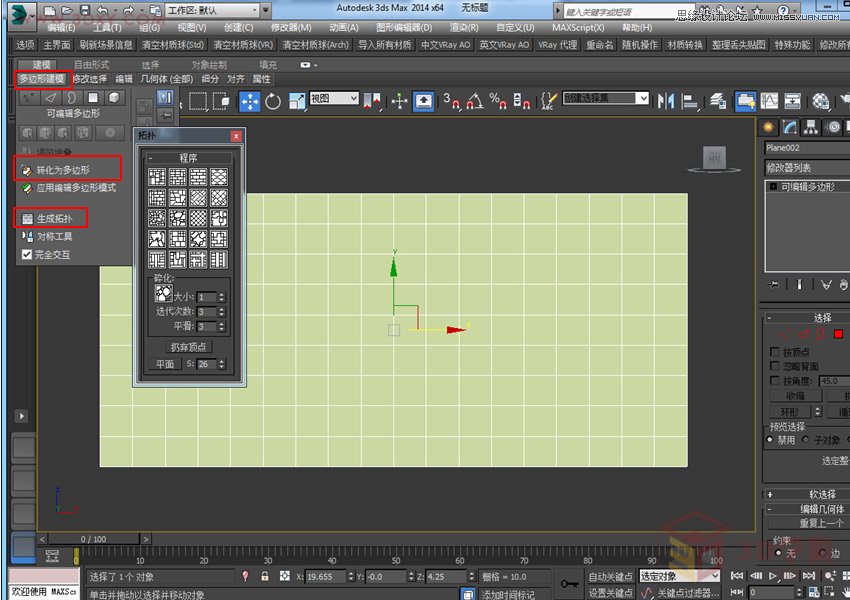

第二步，就用到了我们前面所讲的石墨建模工具，模型在选中的情况下，选择工具栏中的“建模—转为多边形—拓扑工具”。

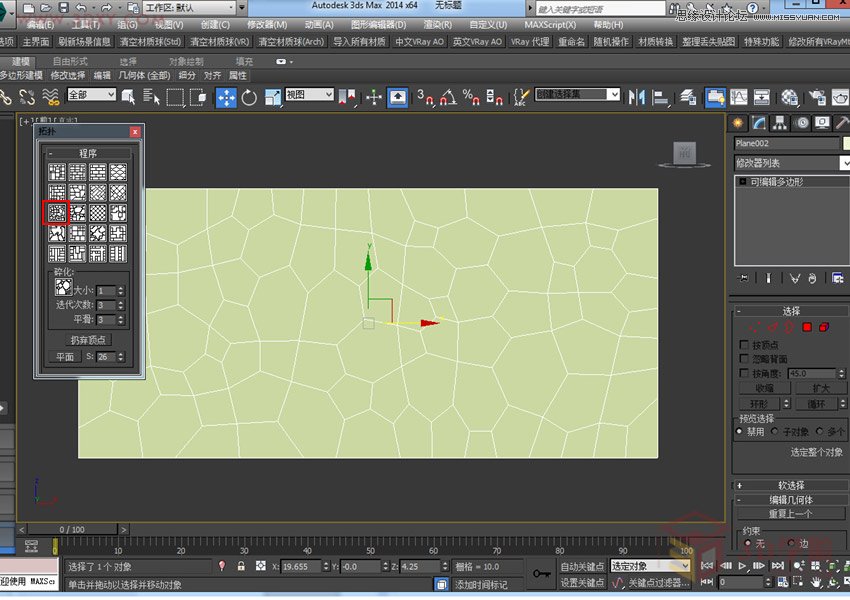

我们选择“拓扑”中的“蒙皮”，可以看到我们的模型线分布快速的发生的变化。

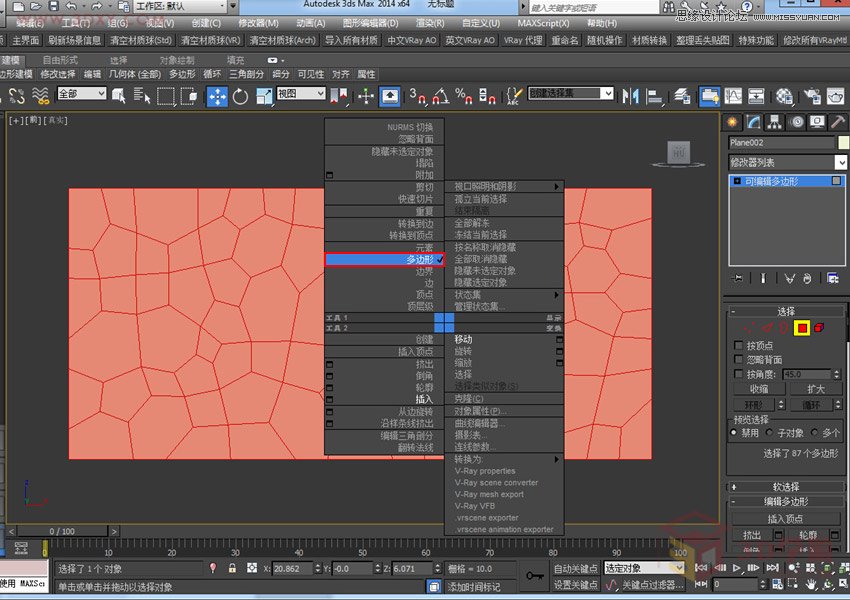

第三步，鼠标右键选择“多边形”，将所有的面选中。
