3Dsmax制作创意的太阳能充电伞教程(2)

文章来源于 3DXY,感谢作者 3D学院 给我们带来经精彩的文章!
设计教程/设计教程/3DMAX教程2015-08-20
主要调整拉伸(Stretch)和扭曲(Twist)两个参数,调整拉伸数值直到NGon完全沿着路径一圈,扭曲值调整大一点,要是扭曲值没调整好会影响我们过会的编辑多边形提取线条噢! 5.路径变形完成后,可编辑多边形,可以看到通

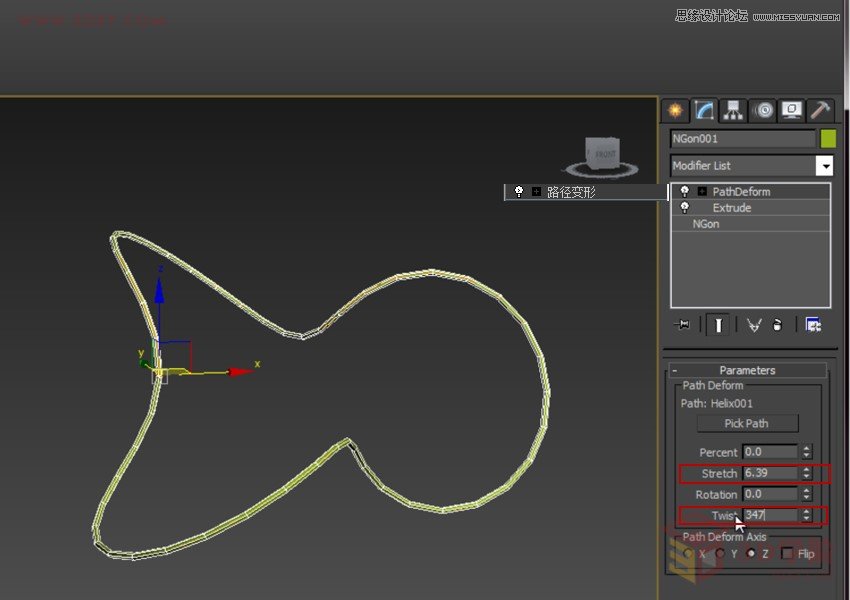

主要调整拉伸(Stretch)和扭曲(Twist)两个参数,调整拉伸数值直到NGon完全沿着路径一圈,扭曲值调整大一点,要是扭曲值没调整好会影响我们过会的编辑多边形提取线条噢!

3Dsmax制作创意的太阳能充电伞教程

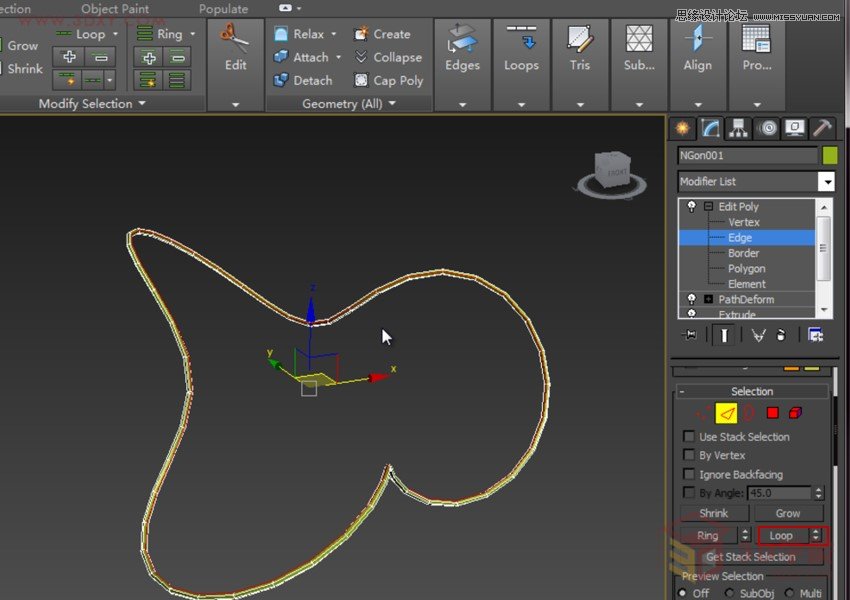

5.路径变形完成后,可编辑多边形,可以看到通过环形(Loop)选择中间的轮廓线,这个轮廓线是直接用于我们等会制作里面内膜结构。

3Dsmax制作创意的太阳能充电伞教程

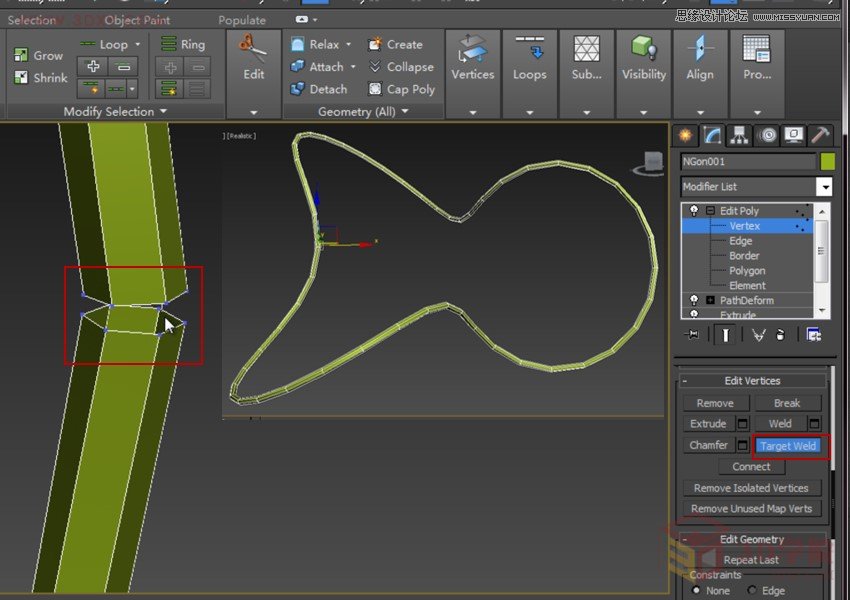

在边缘衔接处,将对应的点进行目标焊接(Target Weld)。

3Dsmax制作创意的太阳能充电伞教程

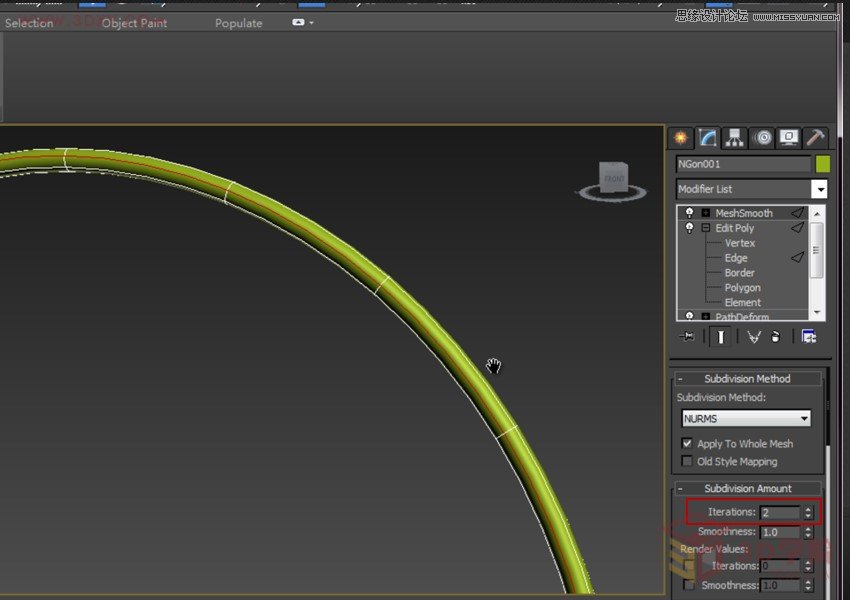

6.接着我们对这个框架进行网格平滑(MeshSmooth),参数值为2,再次进行编辑多边形,这时我们看到这个框架已经非常平滑了,进入线级别,刚才默认的那一圈线条就自动选中了。

3Dsmax制作创意的太阳能充电伞教程

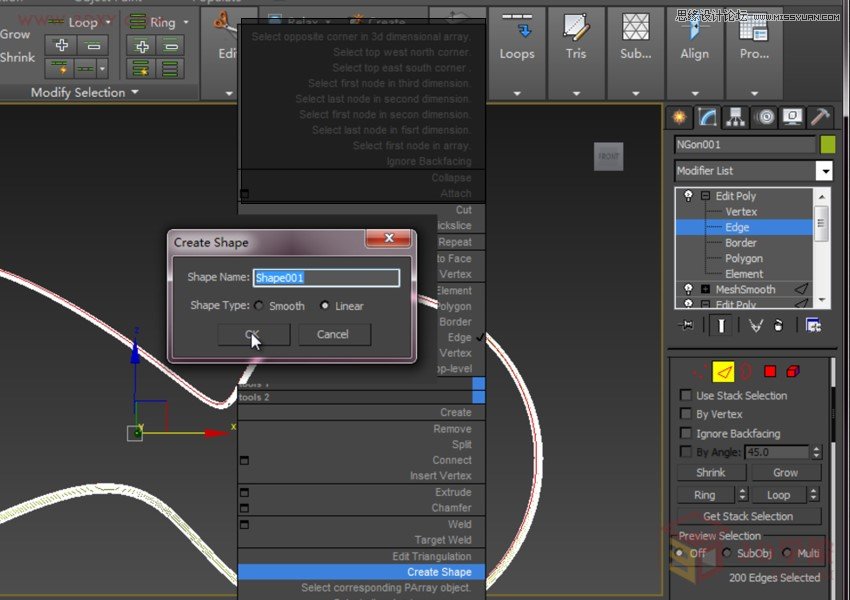

点击右键,创建图形(Create Shape),线形提取。

3Dsmax制作创意的太阳能充电伞教程

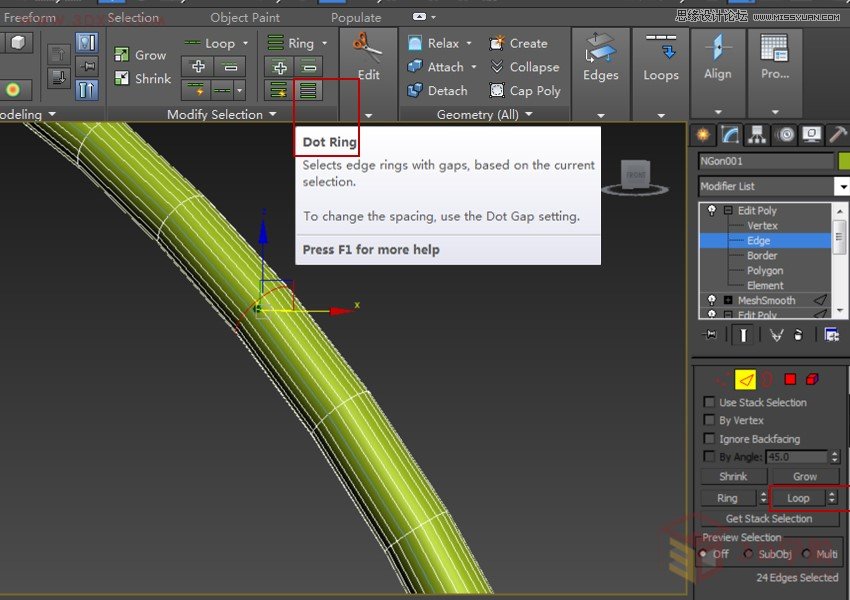

环形(loop)选中其中的一圈,然后运用石墨工具里面的间隔选择(Dot Ring),自动间隔选择了一圈。

3Dsmax制作创意的太阳能充电伞教程

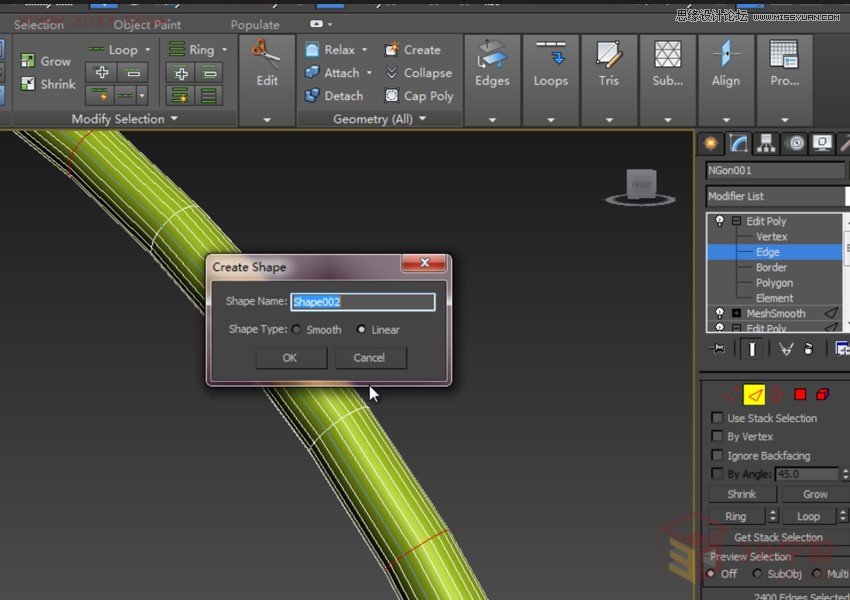

同样创建图形(Create Shape),线形提取。

3Dsmax制作创意的太阳能充电伞教程
