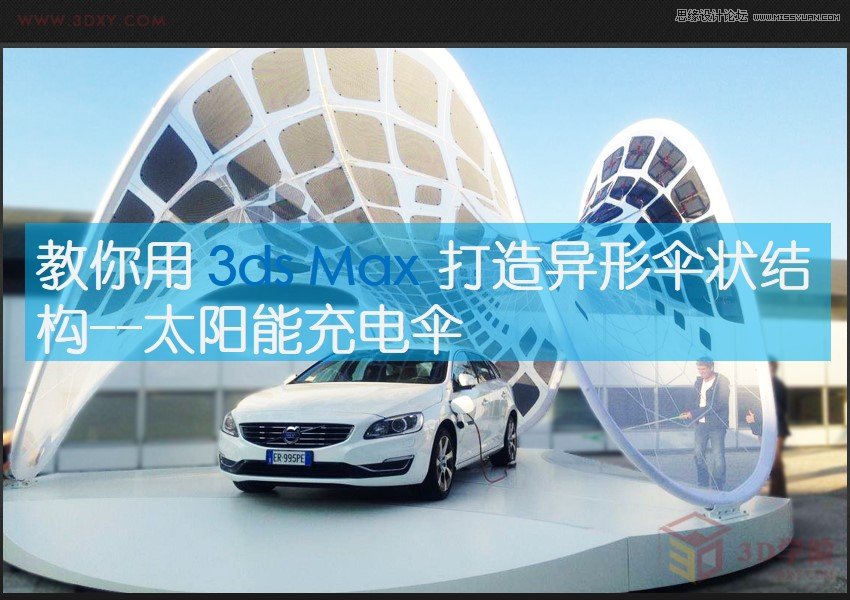

今天要给大家带来的异形伞状结构建模,请允许我用最简洁的语言来介绍一下这款设计吧,设计师将新能源、汽车与建筑设计融合在一起后,打造出了创意的可折叠太阳能充电伞。

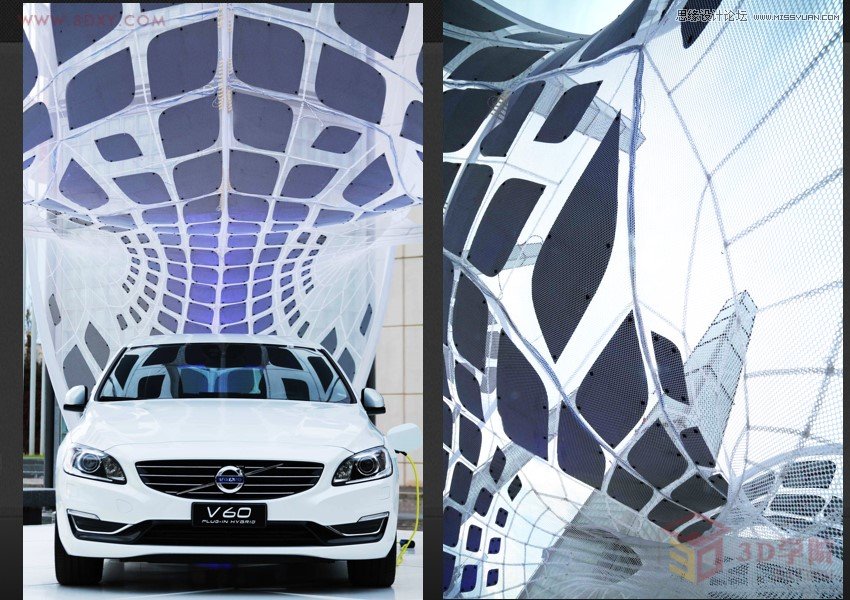

这款可折叠太阳能充电伞(Solar Pavilion)是为沃尔沃新V60混合动力车设计的。从造型设计的角度来看,灵感源于兰花造型,展开后犹如一只蝴蝶在阳光下翩翩起舞,建筑由膜结构+碳纤维+太阳能板组成。整体造型充满现代科技感,通过数字化设计的网眼织物将支撑棒弯成连续绵延的曲面形式,可折叠、易携带。从可持续发展的角度来看,便携易用实现了未来绿色可持续交通。

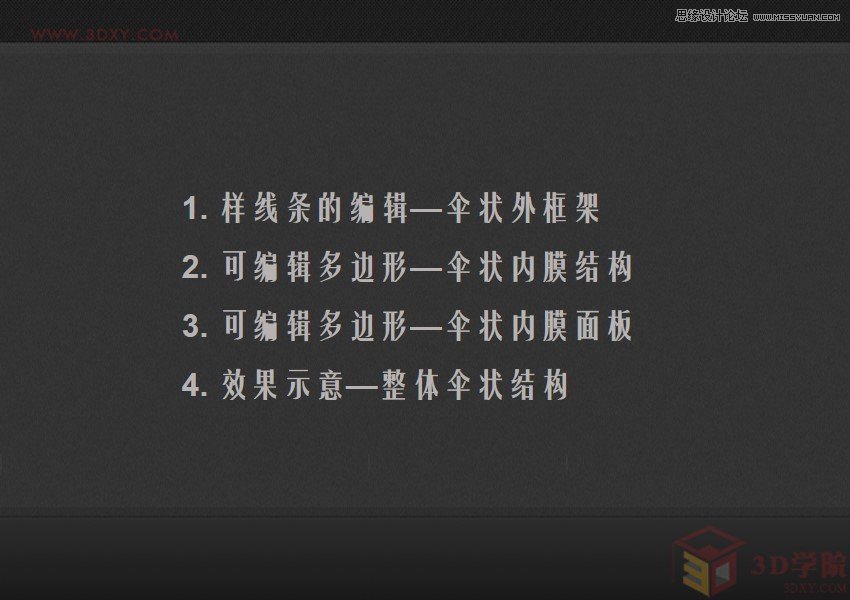

这是本次的教程思路,有无3dmax建模基础的童鞋们都能快速get技能哦!主要是伞状结构外框架和内膜结构以及面板的建模思路。

一、样线条的编辑—伞状外框架

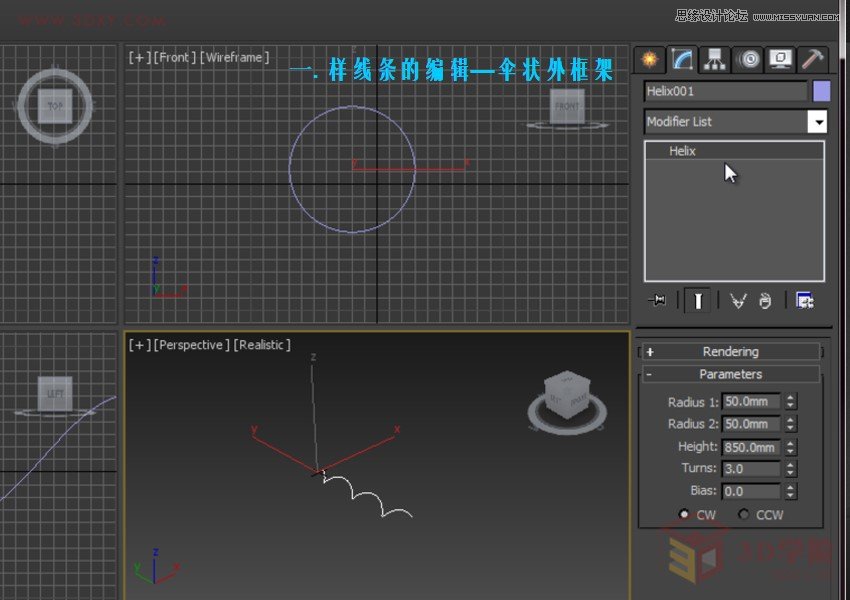

1.在前视图创建螺旋线,半径1和半径2都为50mm,高度850mm,圈数为3,复制一份隐藏备份。

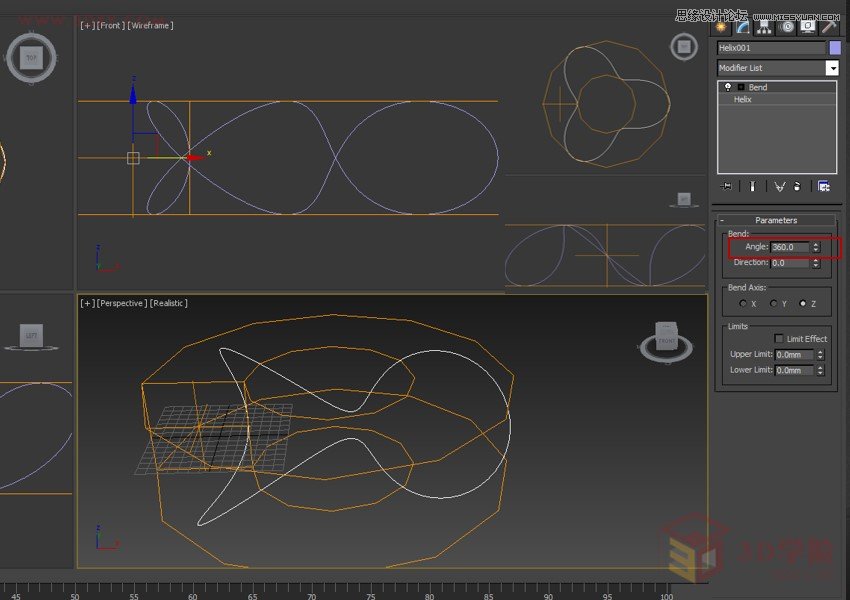

2.加上弯曲(Bend)命令,角度为360度,这样就连续循环环绕一圈,在顶视图中我们看到3片效果。

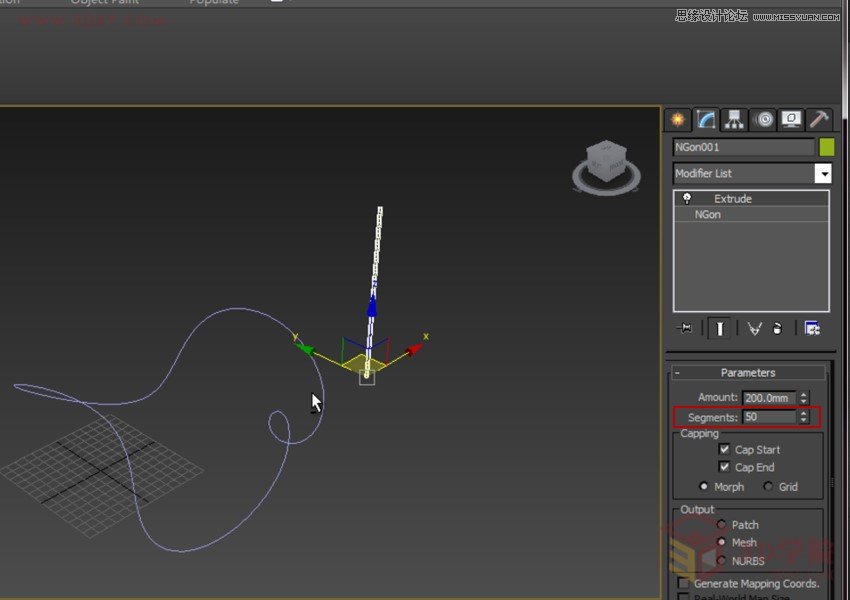

3.创建一个多边形(NGon),挤出(Extrude)一定数量,并将分段数设置高一点,比如50。

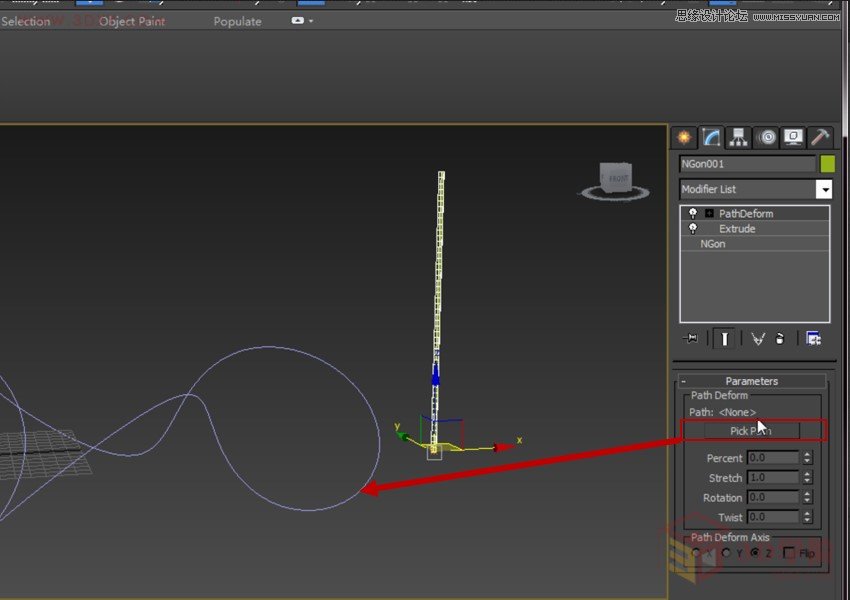

4.我们对这个挤出的NGon添加路径变形(PathDeform)工具,拾取路径(Pick Path)→刚才我们弯曲后的螺旋线。
