身体造型和肌肉关系 完整身体的制作过程，如图 A到B，是一个由外到内的制作阶段，模型在调整整体造型的时候在逐渐缩� Ｕ飧龉汤嗨苹婊鸶寤嬷频氖谴舐掷鸾ピ诖舐掷诮邢阜郑詈笕サ舯咴刀嘤嗟穆掷摺

身体造型和肌肉关系

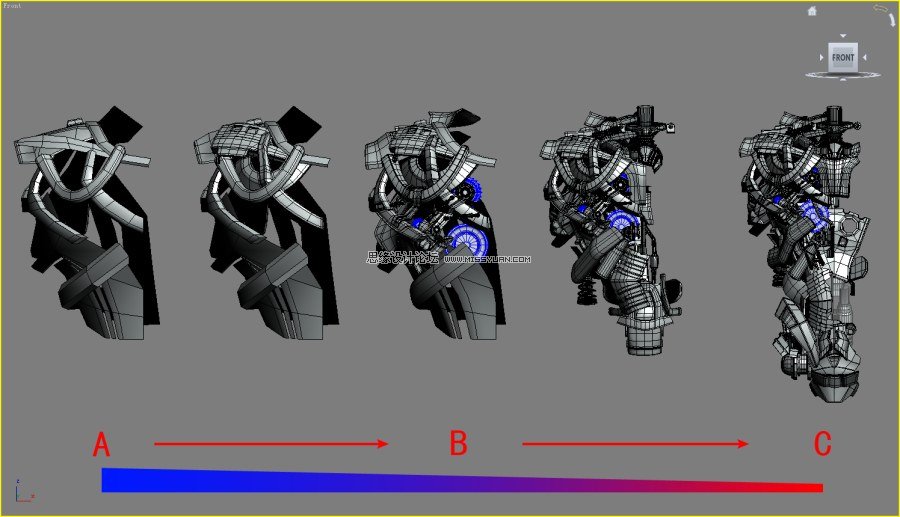

完整身体的制作过程，如图 “A”到“B”，是一个由外到内的制作阶段，模型在调整整体造型的时候在逐渐缩小。这个过程类似绘画，起稿绘制的是大轮廓，逐渐在大轮廓内进行细分，最后去掉边缘多余的轮廓线。实现模型的设计效果。

3DsMAX制作超真实的变形金刚教程

整体到局部到整体

角色的手臂和腿部，采用的是相同的做法，不在赘述。在制作好角色的内部躯干后，要对应汽车形态，增加汽车外壳的模型。

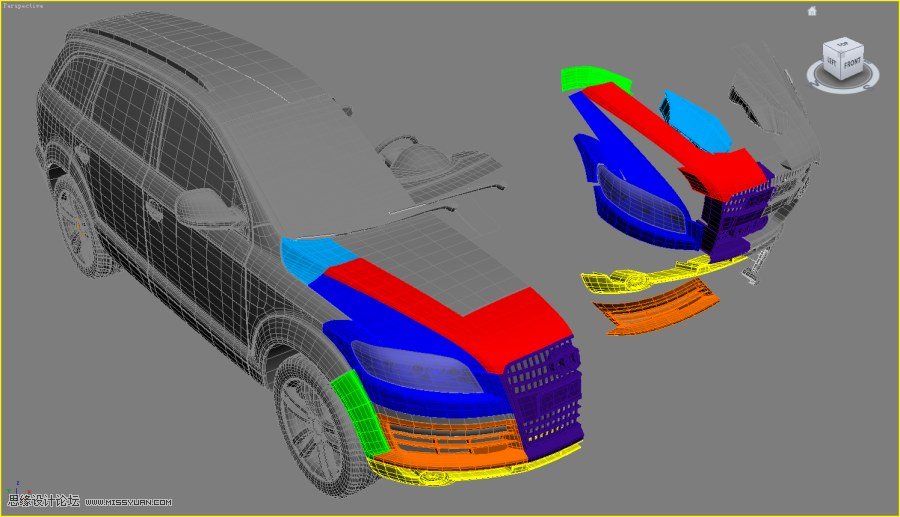

首先需要把汽车模型进行拆分。把可以用在角色身体部分的外壳切分出来，并拼合成符合角色身体结构的形状。

3DsMAX制作超真实的变形金刚教程

拆分汽车外壳

3DsMAX制作超真实的变形金刚教程

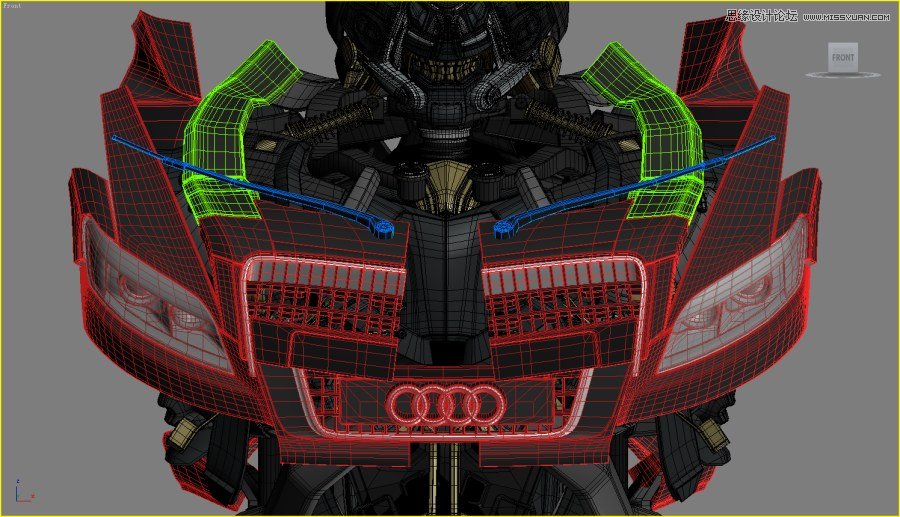

把拆分的外壳对位角色身体

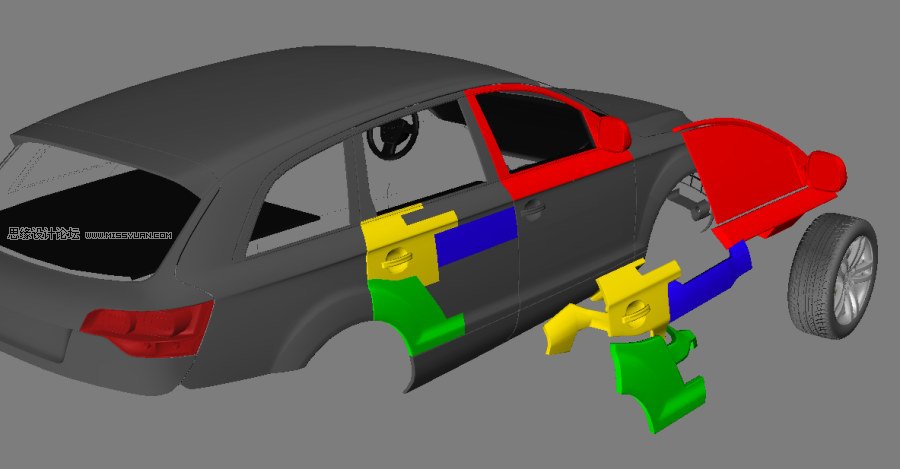

同样的，把汽车侧面的部分零件拆分，拼合为角色手臂外壳模型。

3DsMAX制作超真实的变形金刚教程

拆分车外壳模型

3DsMAX制作超真实的变形金刚教程

拼合手臂外壳模型

3DsMAX制作超真实的变形金刚教程

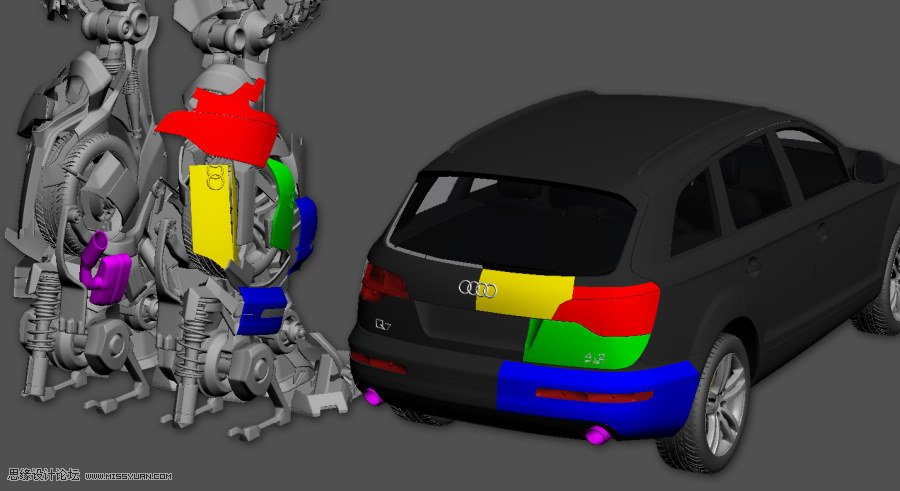

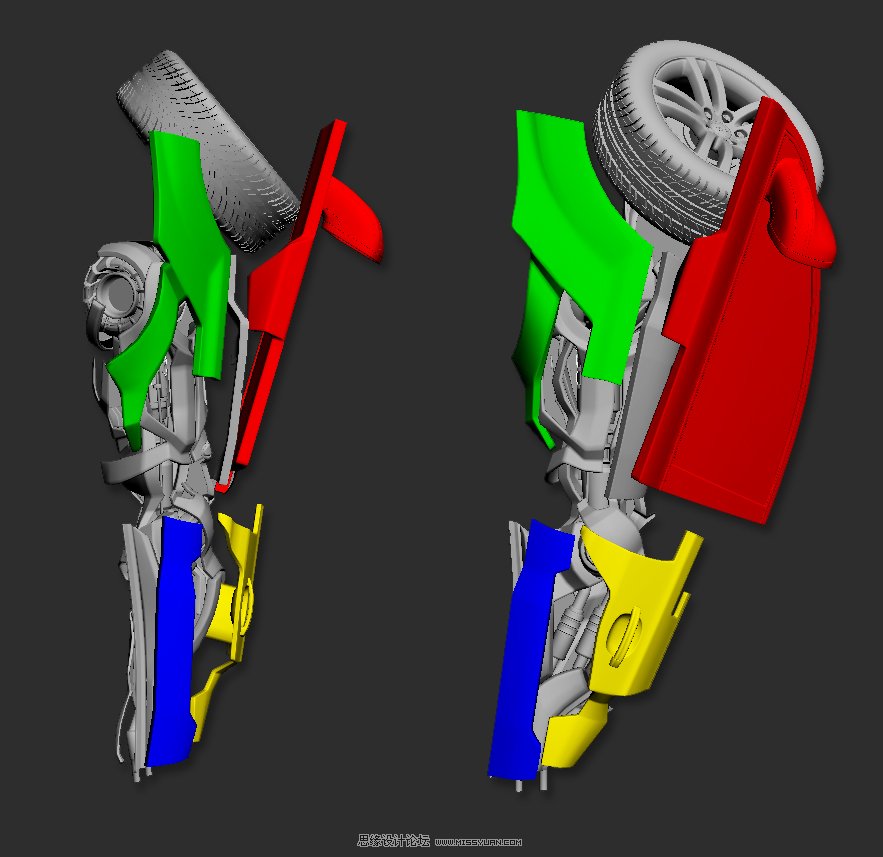

拼合腿部外壳模型

至此，变形金刚角色模型就制作完成了。

绑定骨骼：

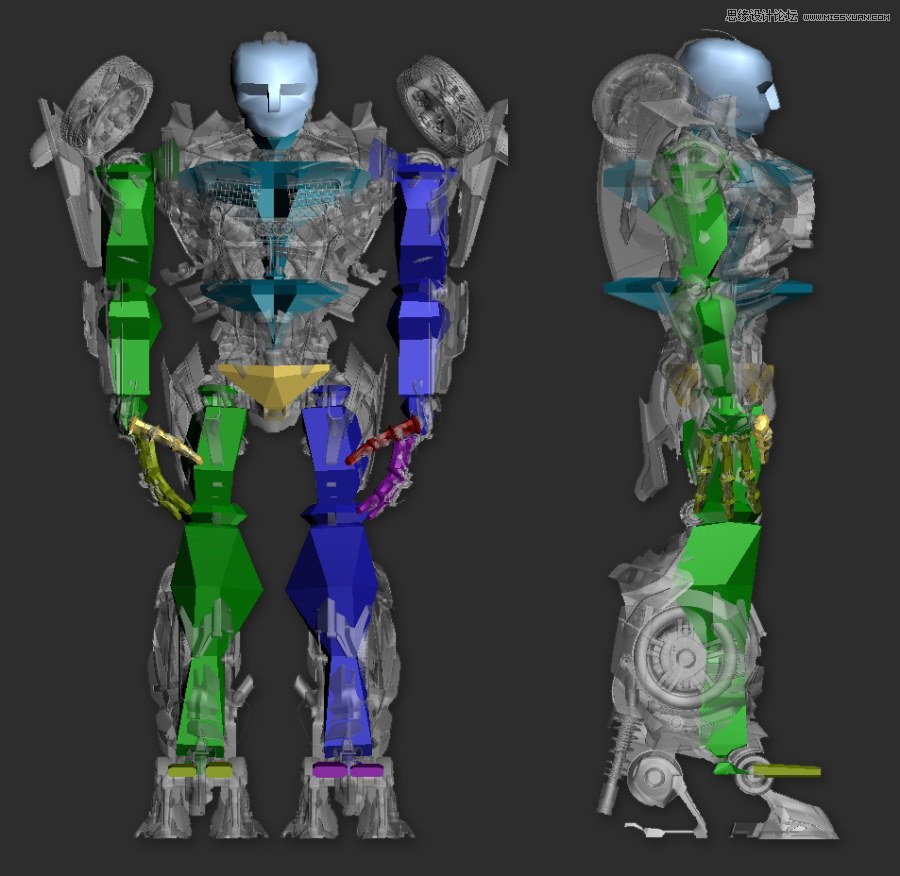

使用character studio角色系统，为模型进行骨骼绑定。与肌肉结构组成的角色骨骼绑定不同的是，变形金刚角色是由金属零件构成的，因此完全是刚性骨骼绑定。

3DsMAX制作超真实的变形金刚教程

模型的骨骼对位

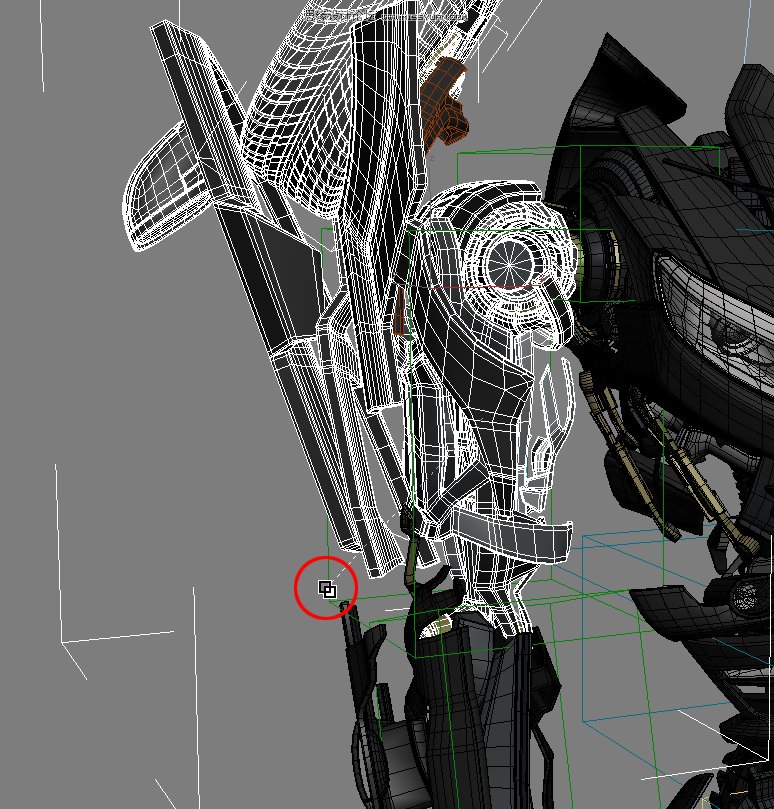

对位好骨骼后，可以直接使用父子链接命令，把模型和骨骼进行绑定。此时的骨骼，可以在属性中设置显示为外框(BOX)，方便观察模型效果。

3DsMAX制作超真实的变形金刚教程

父子绑定

制作材质：

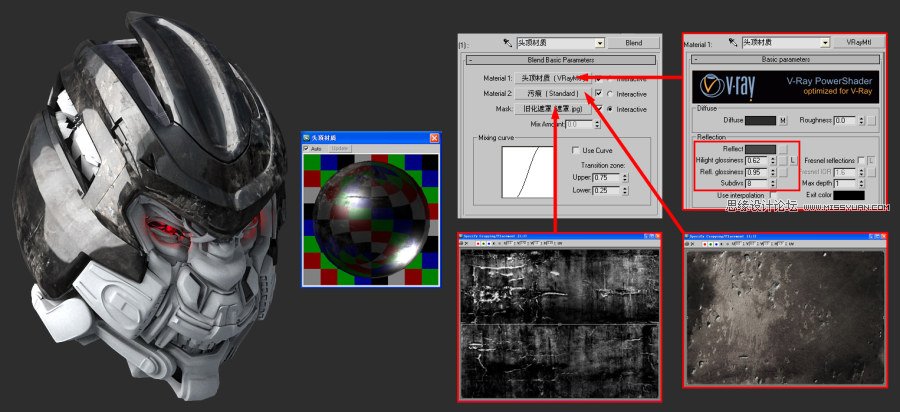

为角色制作材质效果，以头部举例。使用【Blend(混合材质)】制作。1号材质是Vray的标准材质。这个材质要求和汽车的外壳材质类似。确保变形成机器人后能和汽车车漆材质相呼应。在其【Diffuse(过渡色贴图)】上添加一个衰减贴图。2号材质是3ds max的标准材质。在【Diffuse(过渡色贴图)】上添加一个旧化效果贴图。在3号材质【Mask(遮罩)】的作用下，可以混合1、2号材质。并得到最终的材质效果。

3DsMAX制作超真实的变形金刚教程

头部材质做旧

3DsMAX制作超真实的变形金刚教程

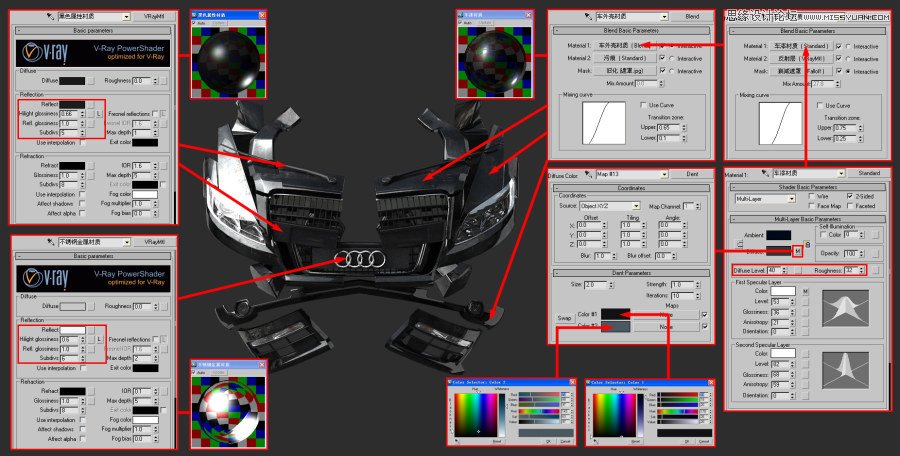

车壳材质制作

创建灯光：

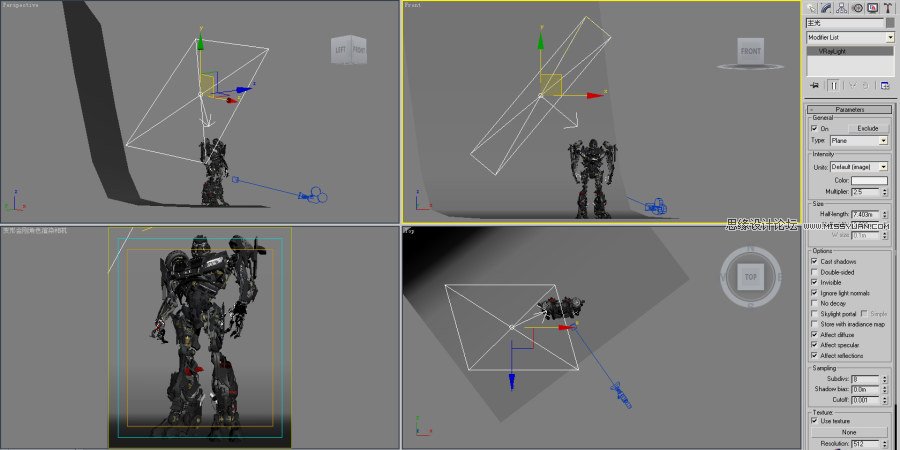

创建基本场景后，为其添加灯光。这里使用的是VRay面光源。可以提供良好的阴影质量及照明效果。

3DsMAX制作超真实的变形金刚教程

创建灯光

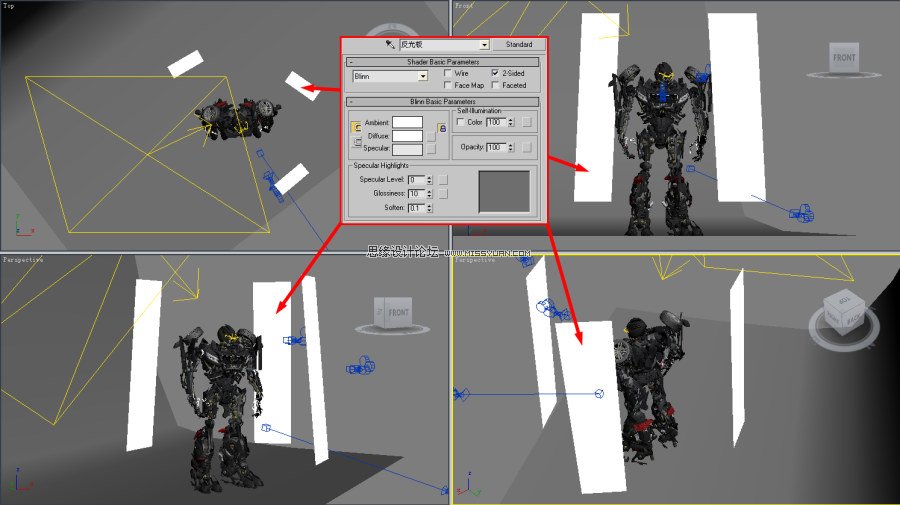

创建用于反射的反光板。

3DsMAX制作超真实的变形金刚教程
