3D MAX使用ProBoolean给车轮构件建模

ProBoolean是一种类似于布尔操作的建模方法，但其功能更为强大，ProBoolean将大量功能添加到传统的3dsMax布尔对象中，如每次使用不同的布尔运算，立刻组合多个对象的能力。ProBoolean还可以自动将布尔结果细分为四边形面，这样，在使用MeshSmooth修改器时，能够形成光滑的圆角边，这在不使用ProBoolean时是很难实现的。因此ProBoolean建模方法比较适合于创建对精确度或细节处理要求较高的模型，例如工业造型等，在本实例中，将指导各位网友制作一个装甲车的车轮构件，在模型完成时，边缘为锐利的直角边，细节部分处理不到位，但由于使用了ProBoolean建模方法，在应用MeshSmooth修改器后，模型边缘形成了光滑的圆角边。通过本实例的制作，可以使读者了解ProBoolean建模的相关参数设置及操作流程，在素材文件内，为完成后的模型文件，读者可以下载素材文件作为建模的参照。

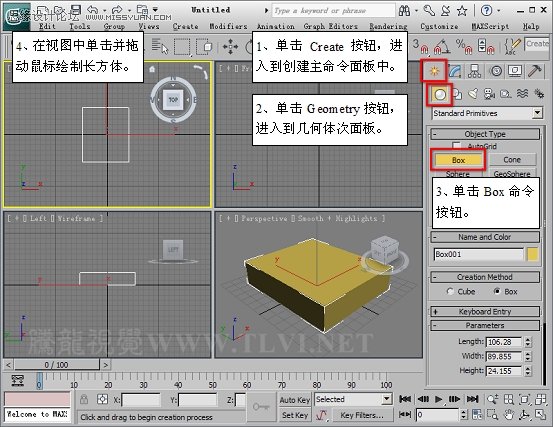

(1)首先运行3ds max 2011，进入Create面板下的Geometry次面板，在Object Type卷展栏内单击Box按钮，在Top视图创建一个长方体——Box001。

注意：在不同视图创建的几何体参数会有差别。

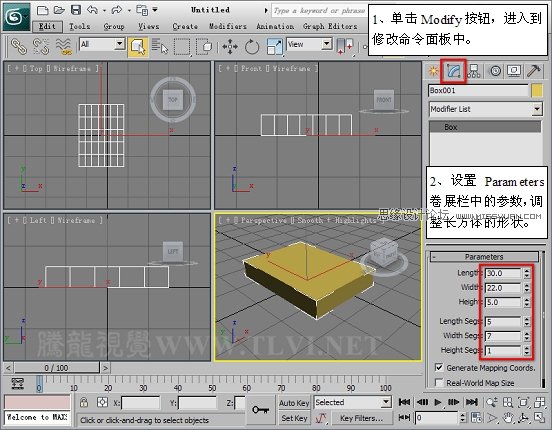

(2)选择Box001对象，进入Modify面板，在Parameters卷展栏中对各选项参数进行设置。

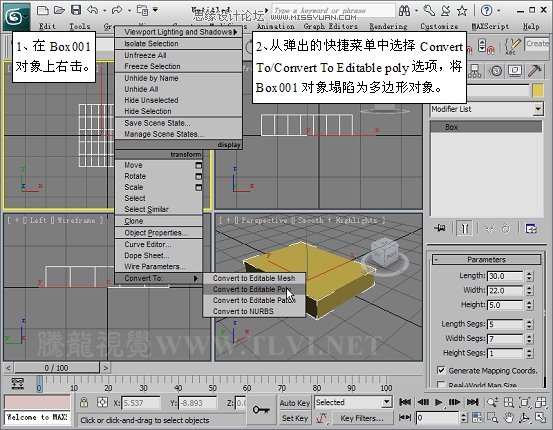

(3)将Box001对象塌陷为多边形对象。

注意：将对象塌陷后，不能再对其创建数据进行修改。

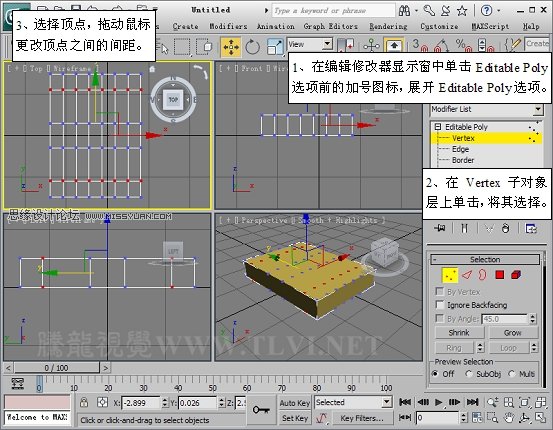

(4)进入该对象的Vertex子对象层，在Top视图中编辑顶点。

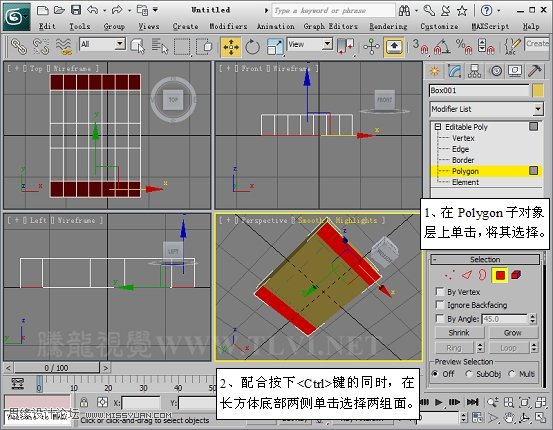

(5)进入Polygon子对象层，在Perspactive视图中选择长方体底部两侧的两组面。

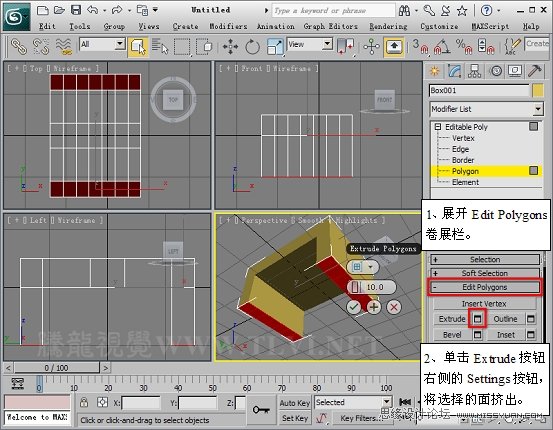

(6)单击Extrude按钮右侧的Settings按钮，使用设置界面设置子对象挤出参数。

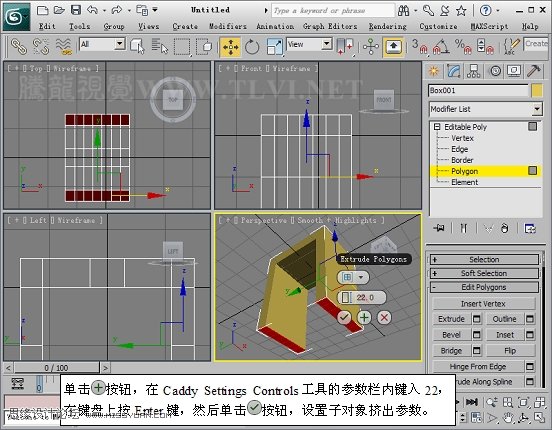

(7)使用Caddy Settings Controls工具设置子对象挤出参数。
