AutoCAD建模教程：拉升,复制移动制作木梯(3)

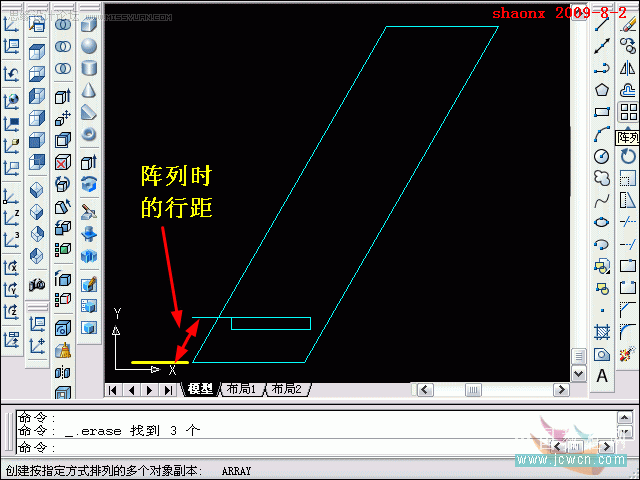

8、删除掉偏移线，只留一根与底边垂直距离为40的偏移线，并量出底边与保留的偏移线间的斜线距离，这个距离就是等会要做的倾斜角度阵列的行距。

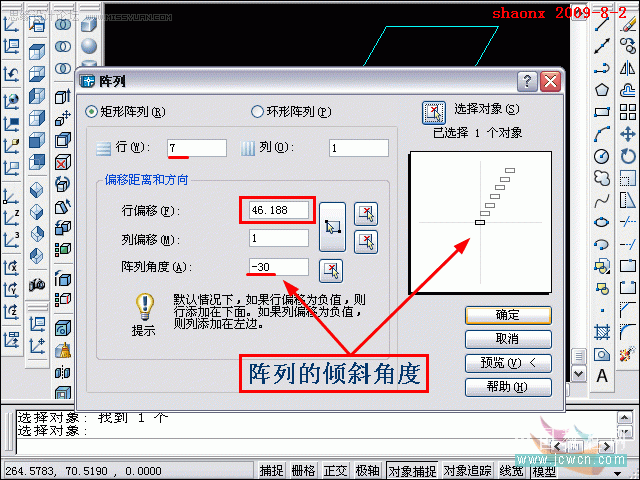

9、这个梯子有7格，阵列的行即为7行；行偏移的距离，即为刚才量的底边与保留的偏移线间的斜线距离；阵列的角度为-30，在阵列中，列的角度为0，即等于水平，行的角度为0，即等于垂直。本题中梯子为与水平线夹角等于60度，而行偏移的值又是正值，是往上的，所以是-30度。阵列的对象，为刚画的小的矩形

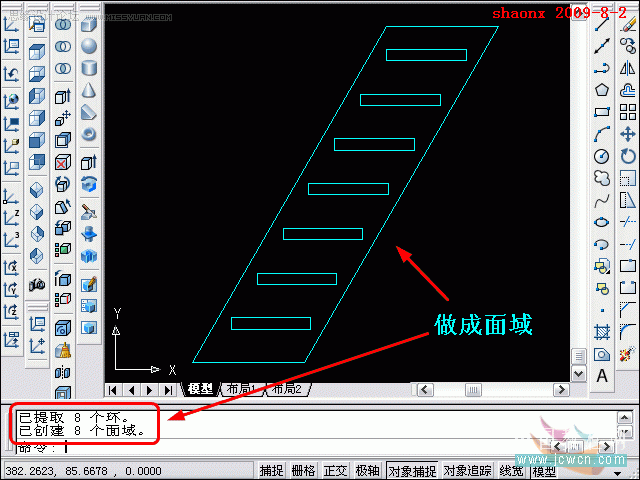

10、清理一下图形，将阵列好的7个小矩形以及大的平行四边形都做成面域。

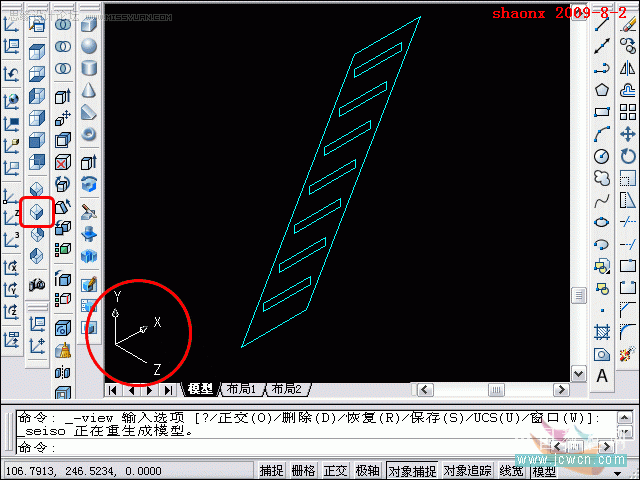

11、将界面转到“东南视图”，注意看一下，从右视图的平面界面，转到东南视图时的UCS坐标。接下来的拉伸，是沿着Z轴向的。
