3ds max建模实战演练：设置滑轨窗帘及动画

在室内设计行业，有时候需要使窗帘适应路径，相对于较为平展的窗帘，这种窗帘需要借助其他修改器来实现适应路径的效果。Path Deform(WSM)修改器可以使窗帘适应路径，并且能够通过其参数的设置，来设置窗帘的动画，在本部分，将为网友讲解使窗帘适应轨道并设置动画的方法，在制作实例之前，各位网友首先需要下载素材文件。

在建筑行业中，有一种应用较为广泛的滑轨布帘，这种窗帘沿特定的轨道安装，以适应特殊造型的窗户，例如弧形窗户。由于放样对象只能使用一个路径型，所以当我们使用放样建模方法创建一个窗帘后，无法再使用另一根路径使其适应轨道，这时可以为对象添加Path Deform(WSM)修改器使其适应路径，使用Path Deform(WSM)修改器还可以通过参数控制的方法设置窗帘拉开或收起的动画，操作过程很简单，由于前几部分的实例中已经为读者讲解了创建标准窗帘的方法，本实例中不再累述，将主要讲解使用Path Deform(WSM)修改器编辑放样对象的方法。

(1)运行3ds max 2011，打开本书附带光盘“滑轨布帘/滑轨布帘源文件.max”文件。该文件包括一个窗帘放样对象，一个滑轨模型和一根路径，在本实例中，将使布帘适配滑轨并设置其动画。

(2)由于设置窗帘沿滑轨展开动画时，是以坐标轴的位置为基点的，观察对象可以发现，坐标轴位于对象中部，这样动画会出现窗帘由中间向两侧展开的效果，这样使动画很不真实，所以需要首先移动对象坐标轴。选择“窗帘”对象，进入

Hierarchy面板中，使坐标轴处于可编辑状态，在Front视图中将坐标轴移动至窗帘右侧。

(3)关闭Affect Pivot Only按钮，在Modify面板中为“窗帘”对象添加一个Path Deform(WSM)修改器。

(4)在Parameters卷展栏内激活Pick Pith按钮，然后在场景中单击“滑轨路径”对象。

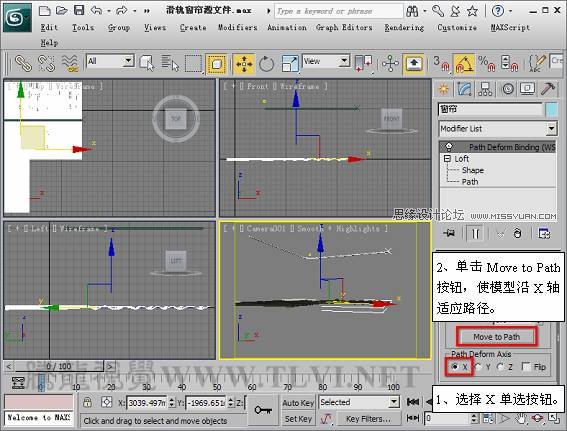

(5)使模型沿X轴适应路径。

(6)设置Rotation参数栏中的参数。

提示： Rotation参数根据路径旋转对象。

(7)当前窗帘和滑轨还有一定的距离，在Front视图中移动“窗帘”和“滑轨路径”对象的位置。

注意：使用Path Deform修改器的对象在应用变换操作时(移动、缩放、旋转)，必须同时选择路径和源对象执行变换操作，否则源对象会产生错误的变形。
